Łącznik kolczasty grodziowy

Shenchi wprowadza na rynek wysokiej jakości złączki kolczaste grodziowe, zaprojektowane specjalnie do prowadzenia węży przez panele urządzeń, zapewniając jednocześnie niezawodne uszczelnienie. Wykonane z mosiądzu, stali nierdzewnej SUS304 i SUS316L, złączki te zapewniają dużą odporność na korozję i nadają się do szerokiego zakresu warunków pracy.

Struktura produktu

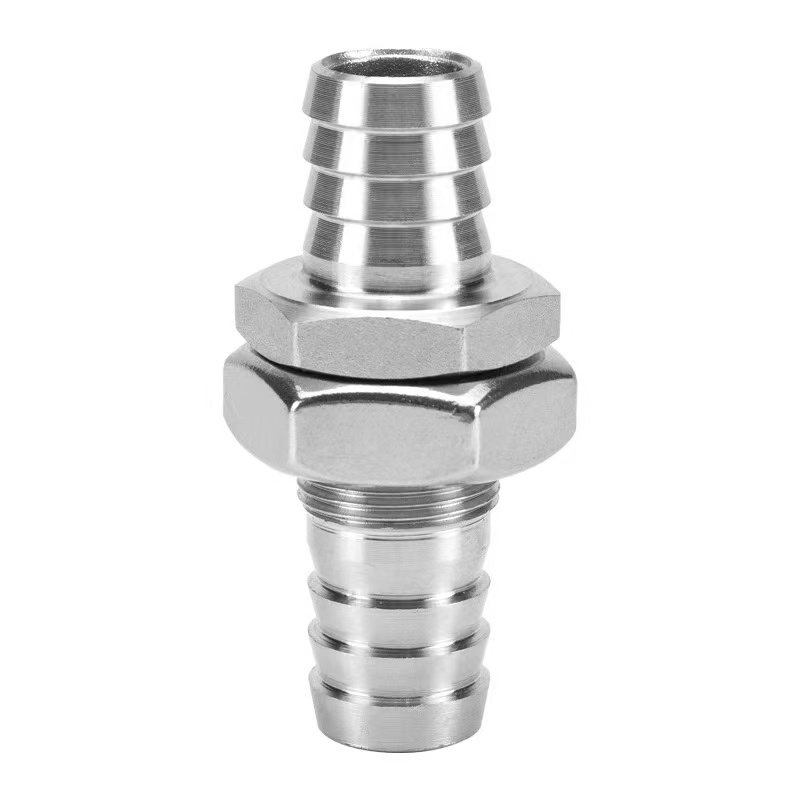

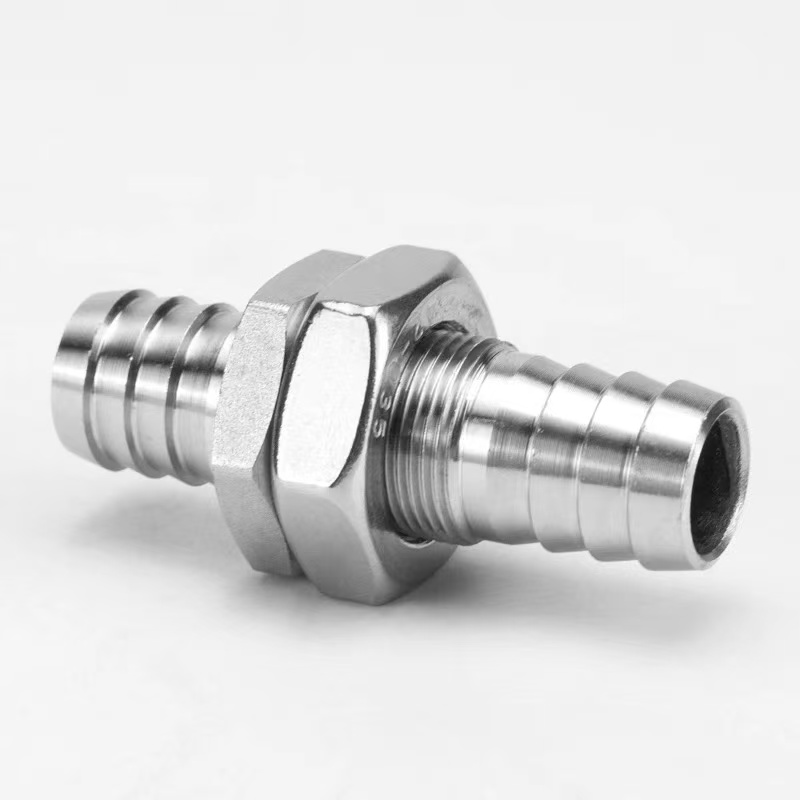

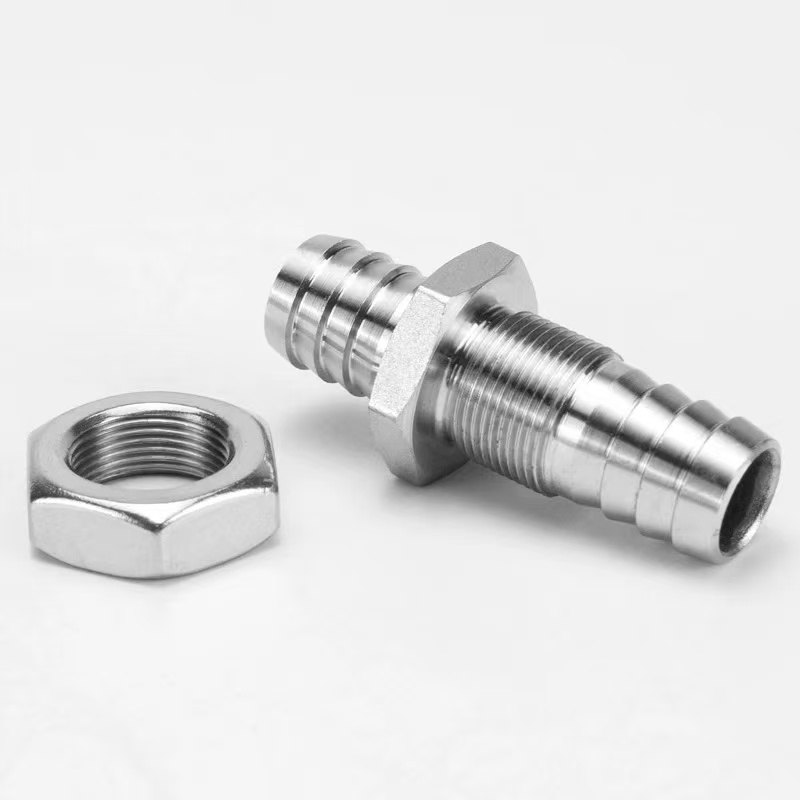

Struktura łącznika kolczastego grodziowego obejmuje gwinty grodziowe, nakrętkę zabezpieczającą i przyłącza węża z kolcami. Podczas instalacji wymagany jest jedynie otwór w panelu; dokręcenie nakrętki kończy proces mocowania i uszczelniania.

Kolczasty koniec ma antypoślizgową konstrukcję rowka, zapewniając bezpieczne połączenie w przypadku użycia z opaską zaciskową. Okucia te są szeroko stosowane w szafach sterowniczych, sprzęcie do uzdatniania wody, instrumentach medycznych i innych pokrewnych dziedzinach.

Specyfikacje produktu

Zalety strukturalne

Łącznik kolczasty grodziowy to łącznik rurowy zaprojektowany specjalnie do prowadzenia węży przez panele wyposażenia, obudowy lub przegrody, zapewniając jednocześnie stałe uszczelnienie. Jego główna konstrukcja obejmuje sekcję gwintowaną grodzi, nakrętkę zabezpieczającą, uszczelkę i kolczaste złącze węża. Podczas montażu wystarczy wykonać w panelu jedynie otwór o odpowiedniej średnicy. Część gwintowana złączki przechodzi przez otwór, a nakrętkę dokręca się z przeciwnej strony, aby zakończyć proces mocowania i uszczelniania.

1. Struktura mocowania grodzi:Długość odcinka gwintu dostosowana jest do powszechnie stosowanych grubości paneli. Po dokręceniu nakrętka zabezpieczająca tworzy sztywne połączenie z panelem, zapewniając, że złącze pozostaje bezpieczne nawet przy zewnętrznych siłach ciągnących.

2. Podłączenie węża kolczastego:Jedna lub obie strony panelu posiadają stożkowe ząbki umożliwiające wprowadzenie węża i utworzenie szczelnego połączenia za pomocą opaski zaciskowej. Na końcu z kolcami zastosowano podwójny rowek antypoślizgowy, zapewniający znacznie wyższą odporność na wyciąganie niż zwykłe łączniki.

3. System uszczelniający:Po obu stronach panelu znajdują się gumowe uszczelki lub o-ringi. Po dokręceniu nakrętki uszczelka zostaje ściśnięta, co zapewnia wodoszczelność i pyłoszczelność otworu panelu, przy stopniu ochrony do IP65 lub wyższym.

Metoda instalacji

Wytrzymałe łączniki kolczaste firmy Shenchi są łatwe w montażu. Bezpieczne i szczelne połączenie można osiągnąć w zaledwie sześciu krokach:

Krok 1: Przygotowanie otworu w panelu

Wykonaj odpowiedni okrągły otwór w panelu w oparciu o zewnętrzną średnicę odcinka gwintu. Upewnij się, że krawędź otworu jest gładka i pozbawiona zadziorów, aby uniknąć uszkodzenia uszczelki.

Krok 2: Zamontuj uszczelkę

Nasunąć dołączoną uszczelkę EPDM na część gwintowaną, dociskając ją do podstawy złączki. Jeżeli wymagane jest uszczelnienie po obu stronach panelu, należy umieścić po jednej uszczelce z każdej strony.

Krok 3: Włóż przez panel

Włóż odcinek gwintowany w otwór z jednej strony panelu, upewniając się, że podstawa montażowa styka się z panelem, a pomiędzy nimi znajduje się uszczelka.

Krok 4: Dokręć nakrętkę zabezpieczającą

Nakręcić nakrętkę zabezpieczającą na odcinek gwintowany od strony przeciwnej panelu i stopniowo dokręcać ją kluczem. Zalecany moment dokręcania: 5–8 N·m dla materiałów mosiężnych i 8–12 N·m dla stali nierdzewnej. Podczas dokręcania korpus złączki powinien być nieruchomy.

Krok 5: Podłącz wąż

Wybierz specyfikację, w której zewnętrzna średnica kolca jest o 0,5–1 mm większa niż wewnętrzna średnica węża. Włóż wąż pionowo na końcówkę z kolcami, aż dotrze do podstawy. W przypadku zastosowań wysokociśnieniowych użyj opaski zaciskowej ze stali nierdzewnej i zamocuj ją pomiędzy drugim i trzecim zadziorem.

Krok 6: Test integralności uszczelnienia

Przeprowadzić próbę ciśnienia statycznego przy 1,5-krotności ciśnienia roboczego. Jeśli przez trzy minuty nie będzie wycieku, instalacja jest kwalifikowana.
