Złącze rury wodnej Pagoda typu L

Typy produktów

Jako profesjonalny chiński producent złączy do rur wodnych Pagoda typu L, Shenchi oferuje dwa podstawowe typy produktów:

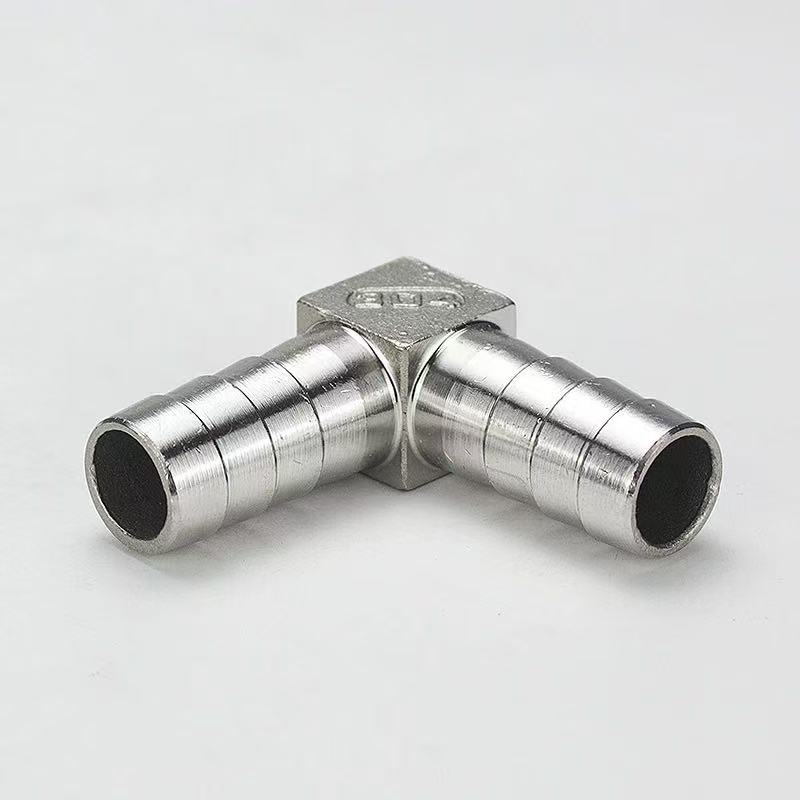

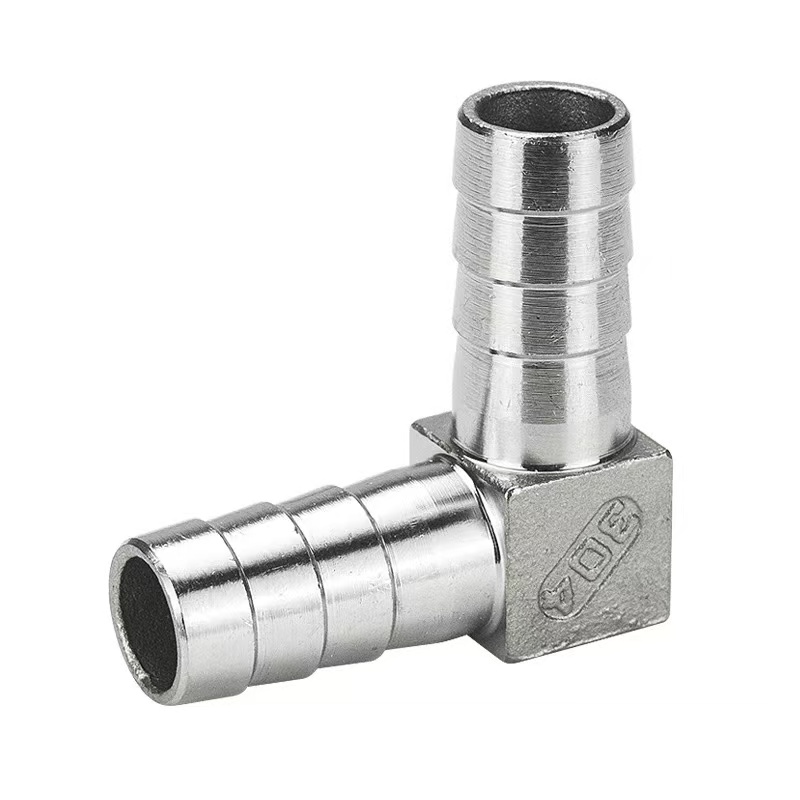

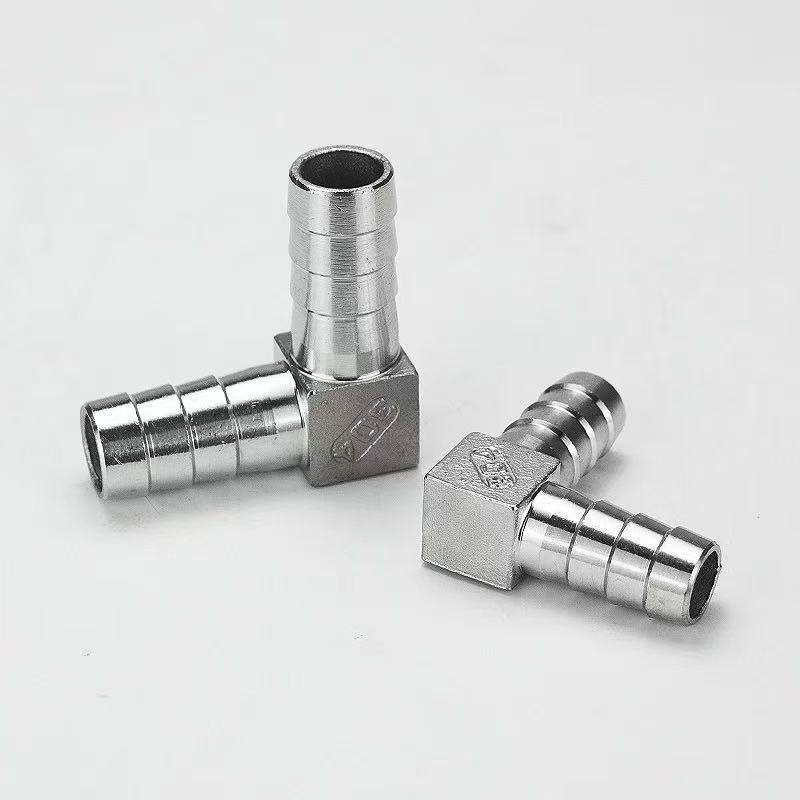

Złącze rury wodnej typu Pagoda typu L: Obydwa końce mają strukturę pagody z kolcami, zaprojektowaną do tworzenia połączenia kierunkowego pod kątem 90 stopni pomiędzy dwoma elastycznymi wężami.

Złącze Pagoda z gwintem męskim typu L: Jeden koniec ma konstrukcję pagodową z kolcami do podłączenia do elastycznego węża, podczas gdy drugi koniec posiada gwint zewnętrzny (męski), przeznaczony do tworzenia kierunkowego połączenia pod kątem 90 stopni pomiędzy wężem a elementem wyposażenia z wewnętrznym (żeńskim) gwintowanym portem.

Obydwa typy charakteryzują się konstrukcją zakrzywioną pod kątem 90 stopni i identycznymi specyfikacjami końcówek pagody z kolcami. Są dostępne w różnych materiałach: stal nierdzewna 304, stal nierdzewna 316L lub mosiądz. Kluczowa różnica polega na sposobie łączenia: ten pierwszy umożliwia bezpośrednie połączenie węża z wężem, podczas gdy drugi ułatwia połączenie przejściowe pomiędzy wężem a elementem wyposażenia, oferując w ten sposób elastyczne możliwości wyboru w celu dopasowania do różnych scenariuszy instalacji.

Jaka jest różnica między złączem Pagoda typu L do rury wodnej a złączem Pagoda z gwintem męskim typu L?

Główna różnica: Złącze rury wodnej Pagoda typu Shenchi typu L jest wyposażone w interfejs z dwoma kolcami (oba końce to głowice pagody z kolcami, przeznaczone do bezpośredniego podłączenia do elastycznych węży). Złącze Pagoda z gwintem zewnętrznym typu L posiada gwint zewnętrzny na jednym końcu i pagodę z kolcami na drugim, przeznaczone do łączenia elastycznego węża ze sztywną rurą lub korpusem zaworu z gwintem wewnętrznym. Shenchi’wysokowydajne złącza do rur wodnych Pagoda typu L są kute z mosiądzu lub stali nierdzewnej 304/316L; ich konstrukcja pod kątem prostym 90 stopni idealnie nadaje się do przekierowywania rurociągów. Konstrukcja z dwoma zadziorami zapewnia mocny i pewny chwyt—zwłaszcza w połączeniu z opaskami zaciskowymi—aby zapobiec odłączeniu i wyciekom. Złączki te zapewniają doskonałą odporność na ciśnienie, korozję i starzenie. Wariant ze stali nierdzewnej 316L jest szczególnie odpowiedni do środowisk silnie korozyjnych, takich jak te, w których występuje woda morska lub obróbka chemiczna. Łatwe w montażu złączki te idealnie nadają się do połączeń węży niskociśnieniowych w instalacjach hydraulicznych, pneumatycznych i płynach przemysłowych, zapewniając wyjątkową stabilność i trwałość.

Specyfikacje produktu

Instrukcje instalacji

Złącze do rury wodnej Pagoda typu L firmy Shenchi, wyprodukowane zgodnie z normami krajowymi, jest łatwe w montażu. Wykonanie poniższych kroków zapewnia niezawodne połączenie:

Krok 1: Przecięcie węża

Użyj specjalistycznego obcinaka do węża, aby uciąć koniec węża prosto i płasko, unikając nacięć pod kątem lub zadziorów, aby zapewnić idealne dopasowanie do kolców pagody. W przypadku węży plecionych lub wzmocnionych zaleca się stosowanie metody cięcia na gorąco, aby uszczelnić krawędzie i zapobiec strzępieniu.

Krok 2: Zakończ połączenie pagody

Włóż wąż pionowo na koniec pagody, aż czoło węża zetknie się z podstawą złączki pagoda. Kolce pagodowe mają schodkową konstrukcję, która po włożeniu węża tworzy wiele pierścieni uszczelniających. W przypadku zastosowań wysokociśnieniowych zabezpieczyć połączenie za pomocą opaski zaciskowej ze stali nierdzewnej lub zacisku sprężynowego; zacisk powinien być umieszczony pomiędzy drugim i trzecim kolcem pagody.

Krok 3: Połączenie gwintowane

Wybierz odpowiednią metodę uszczelniania gwintowanego końca w oparciu o jego specyfikację: Gwinty G (równoległe gwinty rurowe) wymagają do uszczelnienia uszczelki gumowej lub miedzianej; Gwinty NPT lub R (stożkowe gwinty rurowe) wymagają owinięcia 3–5 zwojów taśmy uszczelniającej gwinty PTFE przed dokręceniem. Podczas dokręcania nałóż klucz na sześciokątny korpus złączki, aby zapobiec przeniesieniu momentu obrotowego na punkt połączenia węża.

Krok 4: Próba ciśnieniowa

Po zakończeniu montażu należy wykonać próbę ciśnienia statycznego przy 1,5-krotności ciśnienia roboczego systemu. Jeżeli po utrzymaniu tego ciśnienia przez 3 minuty nie zostaną zaobserwowane żadne wycieki, zespół jest gotowy do użycia. Procedura instalacji odpowiedniego złącza Pagoda z gwintem zewnętrznym typu L z tej serii jest identyczna — różni się jedynie rodzajem gwintu — co pozwala na elastyczny wybór w oparciu o specyficzne wymagania interfejsu.

Pola aplikacji

1. Sprzęt do uzdatniania wody

Złącze do rur wodnych Pagoda typu L jest przeznaczone do kierunkowych połączeń pod kątem 90 stopni między rurami PE i PU w ​​oczyszczaczach wody, zmiękczaczach wody i systemach RO (odwróconej osmozy). Wykonany ze stali nierdzewnej 316L, spełnia wymagania sanitarne dopuszczone do kontaktu z żywnością. Dostępne jest uzupełniające złącze Pagoda z gwintem zewnętrznym typu L z tej samej serii do zastosowań, w których interfejs urządzenia posiada gwint wewnętrzny (żeński).

2. Systemy automatyki pneumatycznej

Stosowane do prowadzenia przewodów pneumatycznych w sprężarkach powietrza, pneumatycznych rozdzielaczach zaworów i zautomatyzowanych liniach montażowych. Jego konstrukcja w kształcie litery L oszczędza wewnętrzną przestrzeń na sprzęt, a kompatybilność z szybkozłączkami ułatwia szybki montaż, demontaż i konserwację.

3. Wyroby sanitarne i sprzęt gospodarstwa domowego

Łączy węże doprowadzające wodę do inteligentnych toalet, zmywarek, pralek i podobnych urządzeń. Wykonane z mosiądzu złącze rury wodnej Pagoda typu L zapewnia doskonałą przewodność cieplną, dzięki czemu nadaje się do przewodów ciepłej wody. Złącze Pagoda z gwintem zewnętrznym typu L zostało zaprojektowane tak, aby dostosować się do szerszego zakresu standardów interfejsów występujących w importowanym sprzęcie.

4. Przemysłowe systemy chłodzenia i smarowania

Stosowany w przewodach chłodzenia obrabiarek i hydraulicznych układach smarowania. Konstrukcja ze stali nierdzewnej zapewnia doskonałą odporność na korozję, umożliwiając niezawodne działanie w wymagających środowiskach, w których występuje mgła olejowa, płyny obróbcze i podobne złożone warunki pracy.
