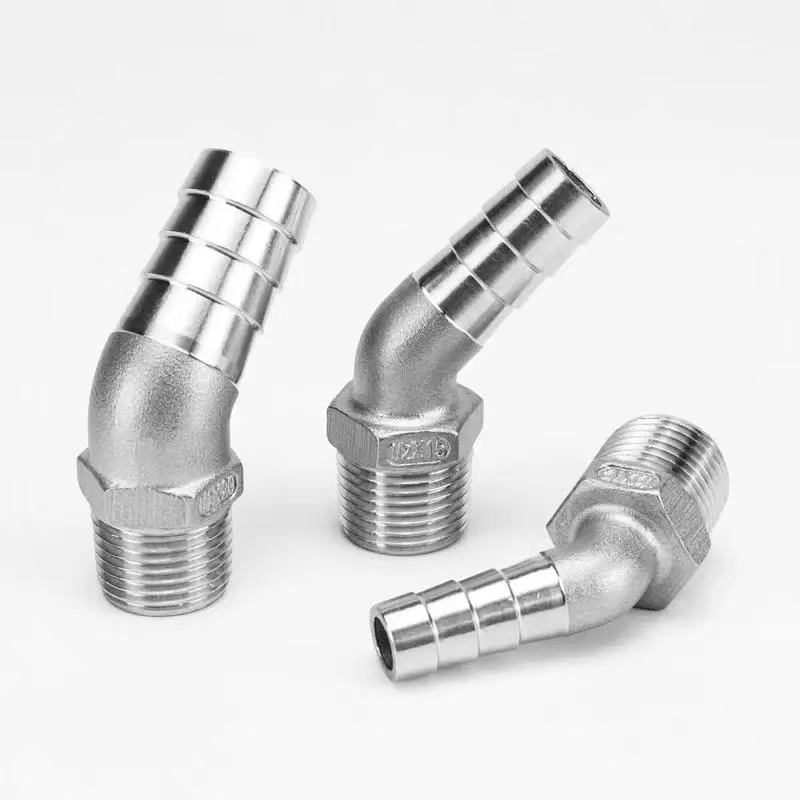

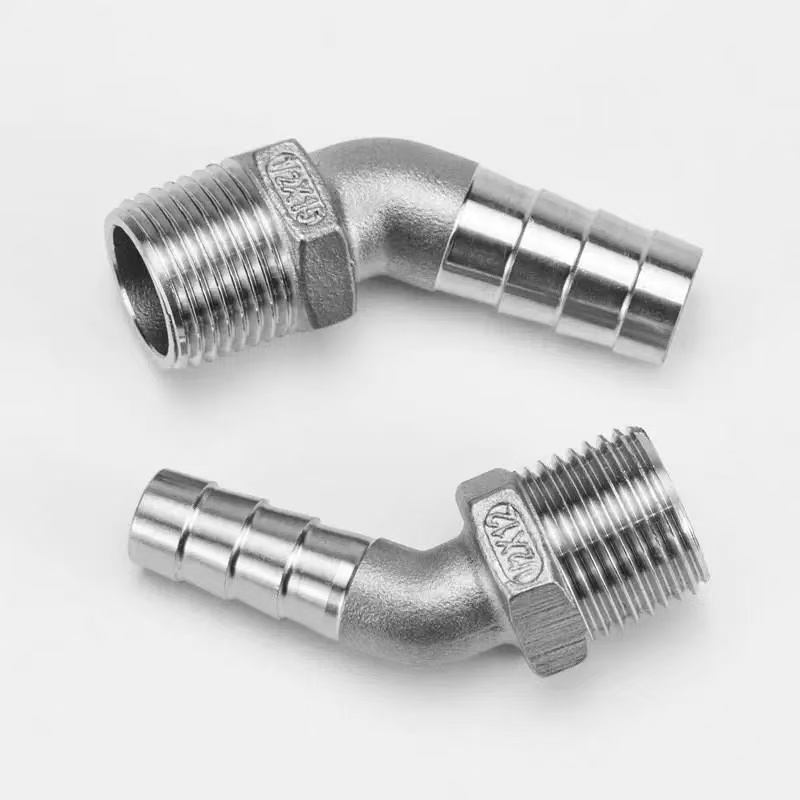

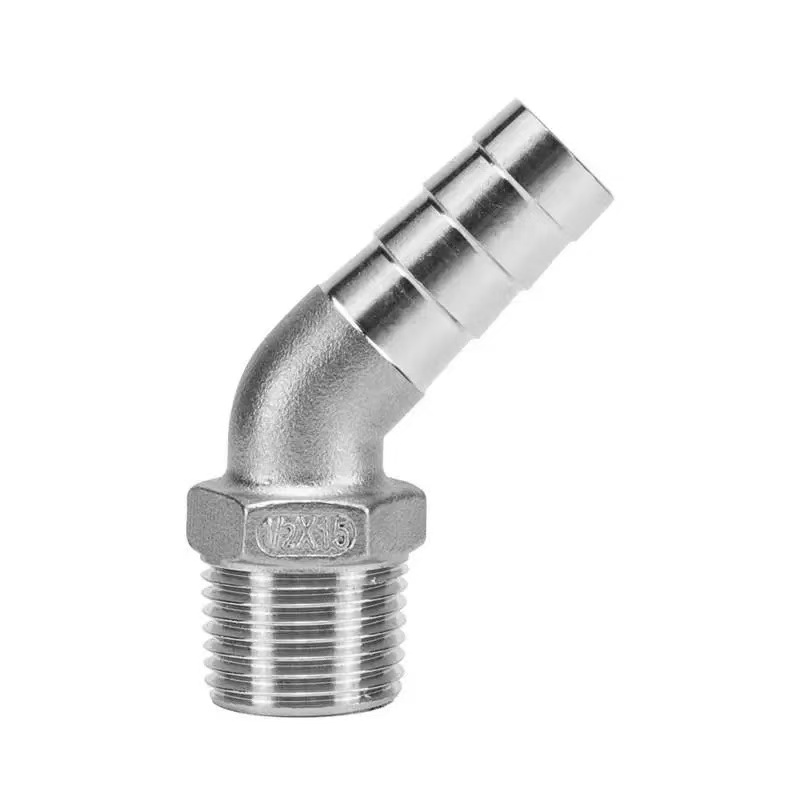

Złącze kolankowe z sześciokątnym gwintem zewnętrznym 45 stopni

Złączka kolankowa z sześciokątnym gwintem zewnętrznym o 45 stopniach firmy Shenchi Factory została specjalnie zaprojektowana do zastosowań wymagających płynnej zmiany kierunku o 45 stopni podczas przechodzenia ze sztywnego rurociągu na elastyczne węże. Końcówka z gwintem zewnętrznym jest ściśle wkręcona w odpowiednią złączkę z gwintem wewnętrznym, zapewniając szczelne uszczelnienie w metalowym systemie rurowym. Końcówka węża z kolcami, po włożeniu do elastycznego węża, wykorzystuje szereg kolców o odwróconych kątach, aby mocno chwycić wewnętrzną ściankę węża; po zabezpieczeniu za pomocą opaski zaciskowej tworzy solidne, antypoślizgowe połączenie. Konstrukcja pod kątem 45 stopni zmniejsza opór przepływu płynu w porównaniu ze standardowymi kolankami 90 stopni, dzięki czemu idealnie nadaje się do systemów rurociągów, w których minimalizacja strat ciśnienia jest krytycznym wymogiem. Dodatkowo sześciokątny korpus umieszczony w środku złączki ułatwia dostęp do narzędzi i umożliwia szybki i sprawny montaż.

Specyfikacje produktu

Połączenie gwintowane/kolczaste

Złączka kolankowa Shenchi z 45-stopniowym sześciokątnym gwintem zewnętrznym ma konstrukcję z podwójnym interfejsem, umożliwiając niezawodne przejście pomiędzy sztywnymi rurkami a elastycznymi wężami:

Końcówka gwintu męskiego: Precyzyjnie obrobione gwinty zewnętrzne ściśle odpowiadają międzynarodowym standardom (dostępne opcje BSPT/NPT). Charakteryzują się wyjątkową regularnością gwintu, tworzą uszczelnienie metal-metal po dokręceniu do złączek, zaworów lub wyposażenia z gwintem wewnętrznym, zapewniając niezawodne uszczelnienie bez konieczności stosowania nadmiernego momentu obrotowego. Powierzchnie gwintów są gładkie i wolne od zadziorów, co zapobiega uszkodzeniu współpracujących gwintów podczas montażu.

Koniec z kolcem: Ten koniec ma wielopierścieniową strukturę z kolcami o zoptymalizowanych kątach i głębokościach zębów. Po włożeniu elastycznego węża kolce osadzają się w wewnętrznej ściance węża, tworząc wielopunktowy mechaniczny uchwyt. Po zabezpieczeniu opaską ze stali nierdzewnej zestaw osiąga wytrzymałość na wyciąganie przekraczającą 50 kg. Końcówka z kolcem jest dostępna w szerokiej gamie rozmiarów, kompatybilna z różnymi wężami elastycznymi o średnicy wewnętrznej od 3 mm do 25 mm.

Ocena ciśnienia

Złączka kolankowa Shenchi z sześciokątnym gwintem zewnętrznym o 45 stopniach oferuje zdefiniowane wartości ciśnienia, aby spełnić wymagania różnych warunków pracy:

Ciśnienie standardowe: 1,6 MPa — odpowiednie do większości zastosowań mieszkaniowych, komercyjnych i przemysłu lekkiego, takich jak systemy zaopatrzenia w wodę, nawadnianie w rolnictwie i ogólne przemysłowe systemy wody chłodzącej.

Opcja wysokiego ciśnienia: Seria stali nierdzewnej 316L ma parametry znamionowe do 2,5 MPa – nadaje się do zastosowań o wyższych wymaganiach ciśnieniowych, takich jak układy hydrauliczne i wysokociśnieniowe urządzenia czyszczące.

Pewność testowania: Każda partia produkowanych w Chinach sześciokątnych złączek kolankowych z gwintem zewnętrznym o kącie 45 stopni przechodzi rygorystyczne fabryczne testy ciśnieniowe. Ciśnienie próbne jest ustawione na 1,5-krotność ciśnienia roboczego, co zapewnia długotrwałą, stabilną i pozbawioną wycieków pracę przy ciśnieniu znamionowym.

Krzywa temperatura-ciśnienie: W zakresie temperatur roboczych od -20°C do 120°C ciśnienie znamionowe pozostaje stałe; poza tym zakresem temperatur dopuszczalne ciśnienie robocze należy obniżyć zgodnie ze standardowymi wytycznymi.

Interoperacyjność i kompatybilność

Złączka kolankowa Shenchi 45 stopni z sześciokątnym gwintem zewnętrznym została zaprojektowana z pełnym uwzględnieniem wymagań interoperacyjności i kompatybilności rynku światowego:

Zgodność ze standardami gwintów: Dostępne w różnych standardach gwintów — w tym BSPT (brytyjski standardowy stożek rurowy) i NPT (amerykański stożkowy rurowy) — aby zapewnić kompatybilność z systemami rurowymi w różnych regionach. Klienci mogą wybrać odpowiednie specyfikacje gwintów w oparciu o rynki docelowe.

Zakres rozmiarów króćca węża: Końcówka króćca węża obejmuje szeroki zakres specyfikacji średnic zewnętrznych, obejmujący rozmiary od 1/4 cala do 1 cala (około 6 mm–25 mm). Zapewnia to kompatybilność z większością typów węży elastycznych dostępnych obecnie na rynku, w tym wężami z PVC, gumowymi, plecionymi i PU.

Kompatybilność materiałowa: Oferowane w dwóch gatunkach stali nierdzewnej – 304 i 316L – aby spełnić różnorodne wymagania dotyczące kompatybilności mediów. Klasa 304 nadaje się do wody i lekko korozyjnych mediów, natomiast klasa 316L jest idealna do stosowania z olejami, gazem ziemnym i środowiskami silnie korozyjnymi.

Interoperacyjność między markami: Wyprodukowane w ścisłej zgodności z międzynarodowymi standardami, wysokowydajne 45-stopniowe sześciokątne łączniki kolankowe firmy Shenchi z gwintem zewnętrznym są w pełni wymienne z łącznikami głównych marek krajowych i międzynarodowych, eliminując wszelkie obawy dotyczące problemów ze zgodnością.

Dlaczego warto wybrać nas?

1. Ceny fabryczne

Jako główny producent, Shenchi eliminuje pośredników, aby zaoferować klientom obniżone ceny na nasze 45-stopniowe sześciokątne łączniki kolankowe z gwintem zewnętrznym. Zapewnia to najwyższą wartość — lepszą cenę za porównywalną jakość lub wyższą jakość przy tym samym budżecie.

2. Rygorystyczna kontrola jakości

Od momentu wejścia surowców do naszego zakładu aż do opuszczenia gotowych produktów, każda wyprodukowana w Chinach złączka kolankowa z sześciokątnym gwintem zewnętrznym o 45 stopniach przechodzi wieloetapowy proces kontroli. Wdrażamy rygorystyczne kontrole — obejmujące analizę spektroskopii materiałów, sprawdzanie przejścia/nieprzechodzenia gwintu i próby ciśnieniowe — aby zagwarantować absolutną spójność produktu.

3. Zaawansowane możliwości dostosowywania

Shenchi obsługuje dostosowywanie zarówno ODM, jak i OEM, co pozwala nam dostosować specyfikacje, wymiary, standardy gwintów, gatunki materiałów i wykończenia powierzchni, aby spełnić specyficzne wymagania klienta. Zapewniamy kompleksową, kompleksową usługę — od wstępnego projektu i opracowania formy po masową produkcję i ostateczną dostawę.
