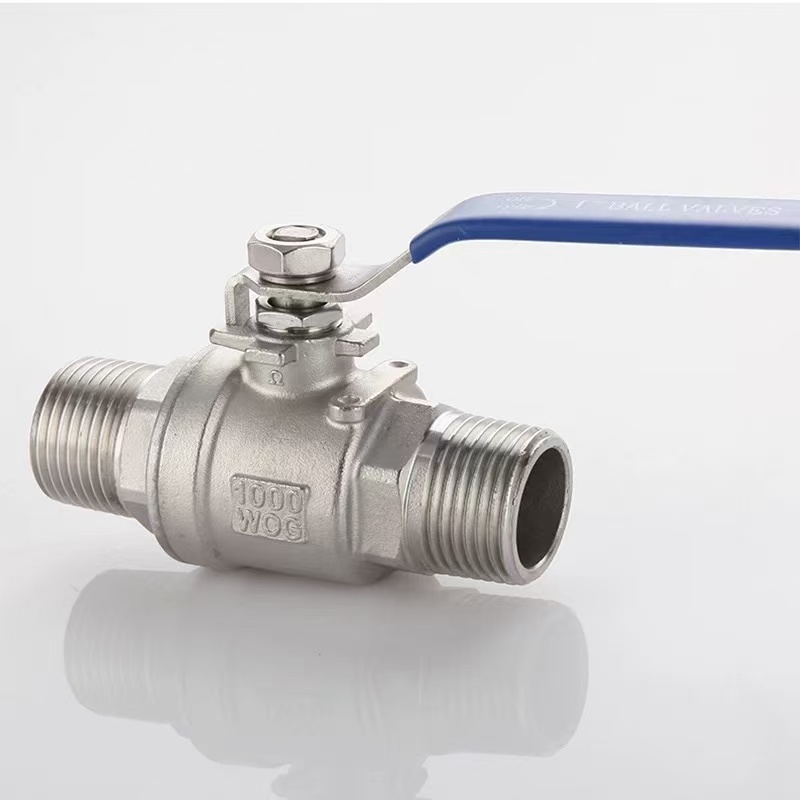

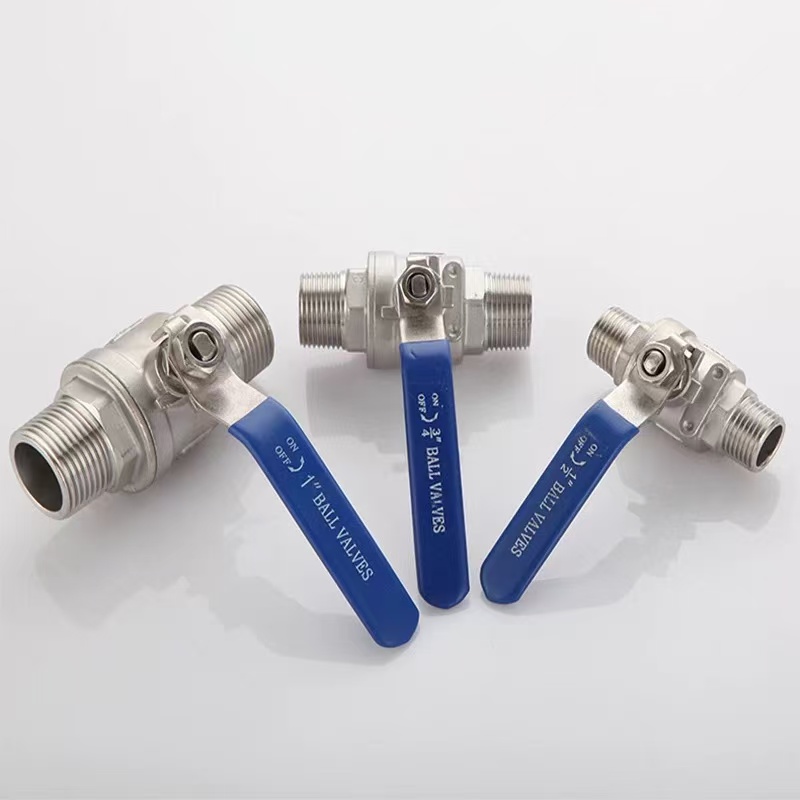

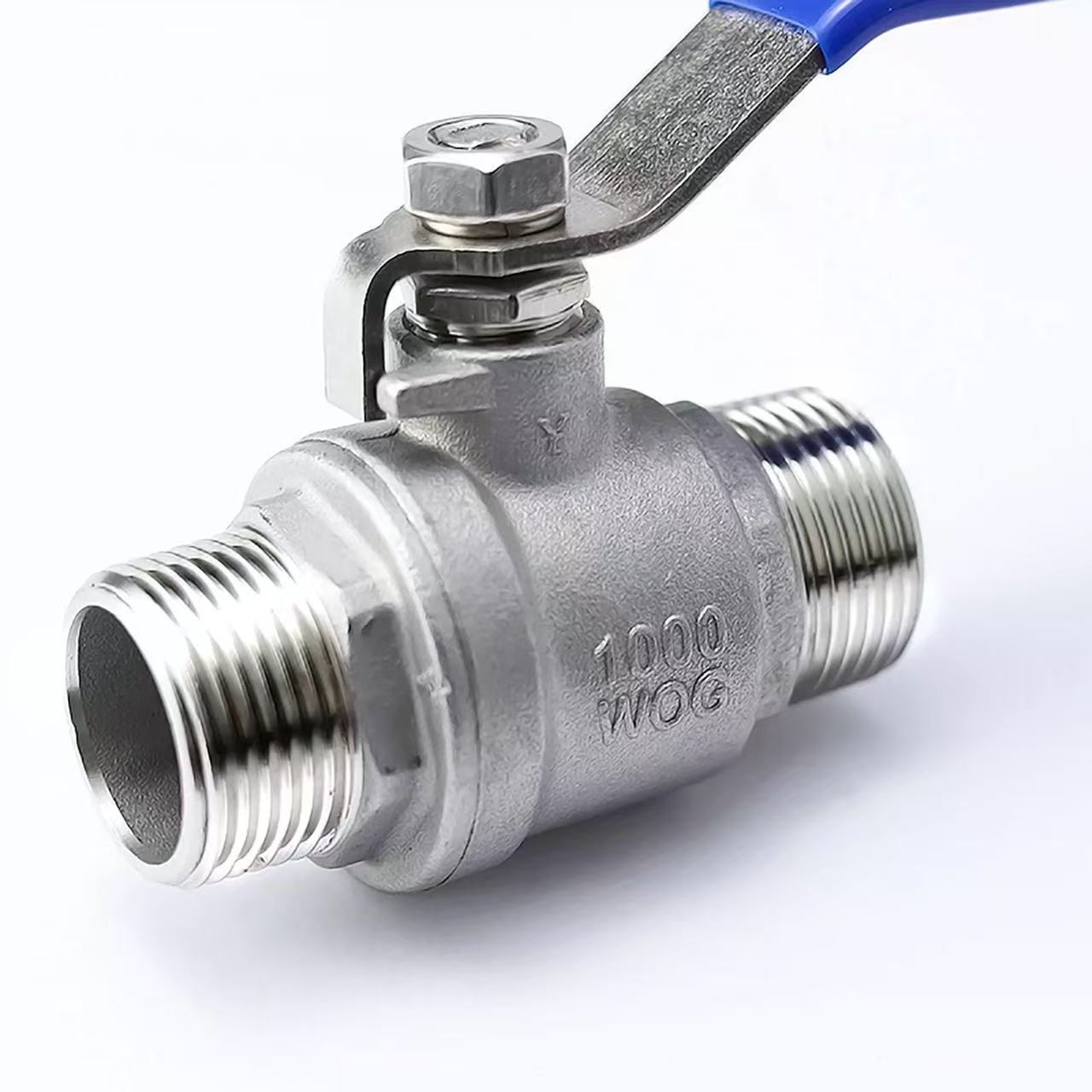

Dwuczęściowy zawór kulowy z podwójnym gwintem zewnętrznym

Popularyzacja nauki Shenchi: Czym dokładnie jest wysokiej jakości dwuczęściowy zawór kulowy z podwójnym gwintem zewnętrznym?

Dwuczęściowy zawór kulowy z podwójnym gwintem zewnętrznym to zawór kulowy z gwintami zewnętrznymi na obu końcach, złożony z dwóch elementów korpusu. Wersja tego zaworu firmy Shenchi jest wykonana z mosiądzu, SUS304 lub SUS316L, z wewnętrznym metalem dopasowanym do korpusu, aby wyeliminować ryzyko korozji na drodze przepływu. Wykorzystuje uszczelki EPDM i obsługę ręczną, odpowiednią do wody, powietrza, oleju, gazu i podobnych mediów. „Wysokiej jakości dwuczęściowy zawór kulowy z podwójnym gwintem zewnętrznym” charakteryzuje się dużą precyzją gwintu, niskim momentem obrotowym, długą żywotnością uszczelnienia i bezpośrednim połączeniem z portami z gwintem wewnętrznym bez dodatkowych adapterów.

Parametry produktu

Nazwa produktu: Dwuczęściowy zawór kulowy z podwójnym gwintem zewnętrznym	Dane techniczne: (1/8"-4") DN6-DN100
Ciśnienie nominalne: PN16	Materiał korpusu: mosiądz, SUS304, SUS316L
Normy: ANSI, BS, DIN, ISO, JIS	Gwinty: NPT, BSP, BSPT, DIN itp.
wewnętrzny materiał metalowy: mosiądz, SUS304, SUS316L	Średnia temperatura: wysoka temperatura, niska temperatura, średnia temperatura, normalna temperatura
Metoda obsługi: ręczna	Uszczelnienie: EPDM
Metoda połączenia: połączenie gwintowe	Zastosowania: woda, powietrze, gaz, olej, ciecze itp.
Pochodzenie: Chiny	Próbka: dostępne próbki

Dane techniczne kontroli przed instalacją i połączeń gwintowych dla dwuczęściowego zaworu kulowego Shenchi z podwójnym gwintem zewnętrznym

Shenchi, dostawca dwuczęściowych zaworów kulowych z podwójnym gwintem zewnętrznym z Chin, zaleca przed montażem sprawdzenie, czy oba gwinty zewnętrzne na korpusie zaworu są nieuszkodzone i dobrze dopasowane do gwintów wewnętrznych rury. Nałóż równomiernie umiarkowaną taśmę PTFE w kierunku nici, wykonując 2-3 owinięcia. Wysokiej jakości dwuczęściowy zawór kulowy z podwójnym gwintem zewnętrznym firmy Shenchi jest wyposażony w płaskie klucze u nasady gwintu. Podczas montażu użyj klucza płaskiego; nigdy nie obracaj środkowej części korpusu zaworu, aby uniknąć nieprawidłowego ustawienia wewnętrznego rdzenia kuli.

Kluczowe punkty dotyczące pozycjonowania uszczelnienia i kontroli momentu obrotowego zespołu korpusu zaworu

Kluczowe elementy dwuczęściowego zaworu kulowego z podwójnym gwintem zewnętrznym obejmują dwie połówki korpusu, środkowy rdzeń kuli, trzpień i uszczelki EPDM. W projekcie Shenchi oba korpusy łączą się za pomocą centralnego gwintu. Upewnij się, że uszczelka (między połówkami korpusu) jest wyśrodkowana i nie jest przekrzywiona. Dokręć ręcznie aż do zetknięcia, a następnie użyj narzędzia, aby wykonać dodatkowe 1/4 obrotu. Nadmierny moment obrotowy odkształci uszczelki EPDM i spowoduje awarię. Niedrogi dwuczęściowy zawór kulowy z podwójnym gwintem zewnętrznym nigdy nie powinien pogarszać jakości uszczelnienia; właściwa kontrola momentu obrotowego bezpośrednio wpływa na żywotność zaworu.

Metoda regulacji na miejscu uszczelnienia trzpienia zaworu i mechanizmu ograniczającego przełącznik

Dwuczęściowy zawór kulowy firmy Shenchi z podwójnym gwintem zewnętrznym jest wyposażony w uszczelkę typu O-ring z EPDM na trzpieniu. Po instalacji dwukrotnie przekręć ręcznie zawór, aby sprawdzić, czy nie ma wycieków u nasady trzpienia. Jeżeli wystąpi niewielki wyciek, delikatnie dokręć nakrętkę uszczelniającą trzpienia (nie więcej niż 1/8 obrotu). Należy także zwrócić uwagę na ograniczenia zatrzymania uchwytu: uchwyt ustawiony równolegle do rury oznacza otwarcie; prostopadła oznacza zamknięcie. Wysokiej jakości dwuczęściowy zawór kulowy z podwójnym gwintem zewnętrznym zawiera mechaniczne ograniczniki w skrajnych położeniach. Nigdy nie przekraczaj tych ograniczników, gdyż może to spowodować uszkodzenie wewnętrznego rdzenia kuli i powierzchni uszczelniających

Typowe procedury zapobiegania błędom instalacyjnym i procedury testowania uszczelnienia na miejscu

Podczas montażu dwuczęściowego zaworu kulowego firmy Shenchi z podwójnym gwintem zewnętrznym należy unikać: nadmiernego owinięcia gwintów uszczelniaczem powodującym przedostawanie się zanieczyszczeń do wnęki zaworu, używania kluczy do rur bezpośrednio na powierzchni korpusu zaworu lub nieoczyszczenia rur z zanieczyszczeń przed montażem. Prawidłowa procedura: po montażu przeprowadzić próbę ciśnieniową, powoli otworzyć zawór, zwilżyć wszystkie połączenia gwintowe i złącza korpusu wodą z mydłem i obserwować, czy nie pojawiają się pęcherzyki. Wysokiej jakości dwuczęściowy zawór kulowy z podwójnym gwintem zewnętrznym nie powinien utrzymywać żadnego spadku ciśnienia przez pięć minut przy ciśnieniu próbnym PN16. Po badaniu pozostawić zawór w połowie otwarty, aby zapobiec długotrwałemu ściskaniu uszczelki po jednej stronie.
