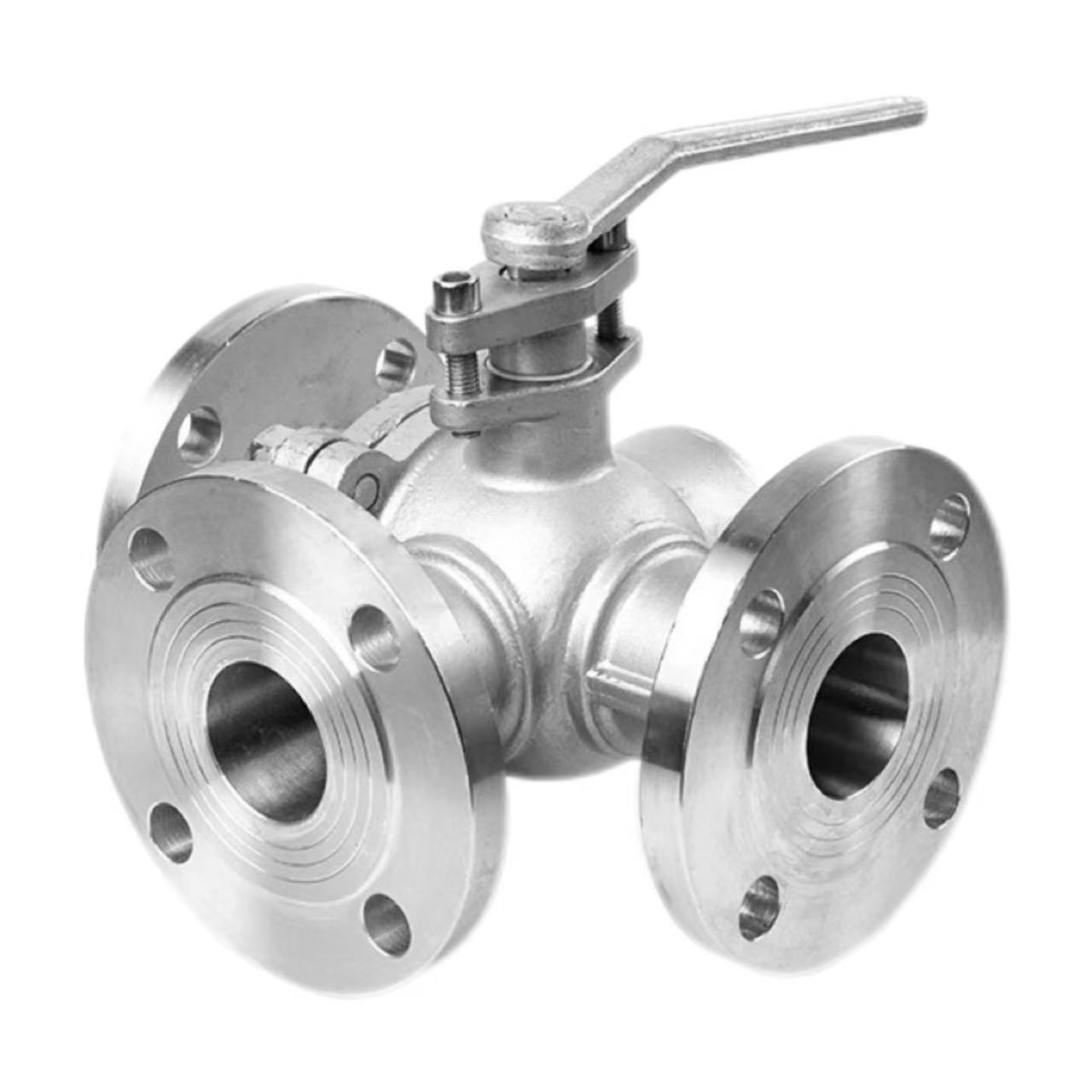

Trójdrożny zawór kulowy kołnierzowy

Zasada działania

Zasada działania odpornego na korozję trójdrożnego zaworu kulowego z kołnierzem w fabryce Shenchi opiera się na kanałach w kształcie litery L lub T wyciętych w kuli. Kula jest umieszczona pośrodku korpusu zaworu i obracana za pomocą uchwytu. Kiedy kula się obraca, kanały wyrównują się lub są przesunięte w stosunku do różnych otworów zaworów, realizując przełączanie, łączenie lub rozdzielanie kierunku przepływu medium.

Kula w kształcie litery L:

 Obrót o 90° umożliwia przełączenie medium z wlotu na dowolny wylot, co jest odpowiednie dla odwrotnych scenariuszy z jednym wlotem i dwoma wylotami lub dwoma wlotami i jednym wylotem, np. naprzemienne dostarczanie cieczy do dwóch reaktorów.

Kula w kształcie litery T:

Obrót o 180° umożliwia jednoczesne podłączenie wszystkich trzech portów lub połączenie dowolnych dwóch portów, co nadaje się do mieszania dwóch mediów, a następnie wyprowadzania (łączenia) lub dzielenia jednego mediów na dwa wyjścia (dzielenie), na przykład w systemach mieszania ciepłej i zimnej wody w klimatyzacji.

Parametry produktu:

Nazwa produktu: Trójdrożny zawór kulowy kołnierzowy	Dane techniczne: (1/8"-4") DN6-DN100
Ciśnienie nominalne: PN16	Materiał korpusu: WCB, SUS304 (CF8), SUS316L (CF3M)
Normy: ANSI, BS, DIN, ISO, JIS	Obowiązująca temperatura: -20 ℃ ~ +150 ℃ (standard), do +350 ℃ (wysoka temperatura), do -196 ℃ (niska temperatura)
Wewnętrzny materiał metalowy: WCB, SUS304 (CF8), SUS316L (CF3M)	Średnia temperatura: wysoka temperatura, niska temperatura, średnia temperatura, normalna temperatura
Metoda obsługi: ręczna	Uszczelki: EPDM, PPL
Metoda połączenia: połączenie kołnierzowe	Zastosowania: Woda, powietrze, gaz, olej, ciecze itp.
Pochodzenie: Chiny	Próbka: dostępne próbki

Zalety połączenia kołnierzowego:

Trójdrożne zawory kulowe kołnierzowe Shenchi wykorzystują połączenia kołnierzowe. W porównaniu do połączeń gwintowych, połączenia kołnierzowe zapewniają wyższą odporność na ciśnienie; klasa PN16 może stabilnie wytrzymać ciśnienie 1,6 MPa. Demontaż jest wygodny i ułatwia regularną kontrolę i konserwację rurociągu. Zapewnione jest niezawodne uszczelnienie; uszczelka kołnierza i śruby współpracują ze sobą, aby wyeliminować ryzyko wycieku. Nadaje się do rurociągów o dużej średnicy; dla średnic powyżej DN50, gdzie połączenia gwintowe są trudne, standardowym wyborem są kołnierze. Shenchi, chiński producent trójdrożnych zaworów kulowych z kołnierzem, oferuje kołnierze zgodne ze standardami ANSI, BS, DIN i JIS, spełniając potrzeby klientów na całym świecie.

Kluczowy punkt instalacji 1: Wyrównanie kołnierza

Wyrównanie kołnierza Podczas montażu trójdrożnego zaworu kulowego z kołnierzem Shenchi, powierzchnie kołnierzy muszą być wyrównane. Obydwa kołnierze powinny być równoległe i koncentryczne, a odchylenie nie powinno przekraczać dopuszczalnego zakresu uszczelki kołnierza. Wymuszanie ustawienia śrub spowoduje odkształcenie korpusu zaworu, wpływając na obrót kuli i skuteczność uszczelnienia. Po wyrównaniu uszczelkę należy umieścić pośrodku i nie wolno jej przesunąć. Niedrogi trójdrożny zawór kulowy kołnierzowy nie jest równoznaczny z niską jakością; Produkty Shenchi oferują wysoką precyzję i łatwiejszy montaż. Odporne na korozję trójdrożne zawory kulowe z kołnierzem mają wykończenie powierzchni kołnierzy zgodne z normami, co zapewnia bardziej niezawodne uszczelnienie.

Punkt drugi instalacji: Dokręcenie śrub

Śruby kołnierzy należy dokręcać stopniowo po przekątnej. Dokręcaj moment stopniowo w 2-3 etapach, wykonując sekwencję po przekątnej 180°. Nie dokręcaj całej jednej strony na raz, w przeciwnym razie nierównomierny nacisk na uszczelkę spowoduje utworzenie kanałów wyciekowych. Moment dokręcania śrub musi odpowiadać wartościom standardowym; nadmierne dokręcenie spowoduje uszkodzenie kołnierza lub śrub, natomiast niedokręcenie spowoduje niewystarczające uszczelnienie. Fabryka trójdrożnych zaworów kulowych z kołnierzem Shenchi udostępnia instalatorom tabelę zalecanych momentów obrotowych. Te punkty montażowe są kluczowe dla zapewnienia długotrwałej, szczelnej pracy zaworu; należy ściśle przestrzegać specyfikacji.

Punkt instalacji 3: Podparcie i czyszczenie rurociągu
