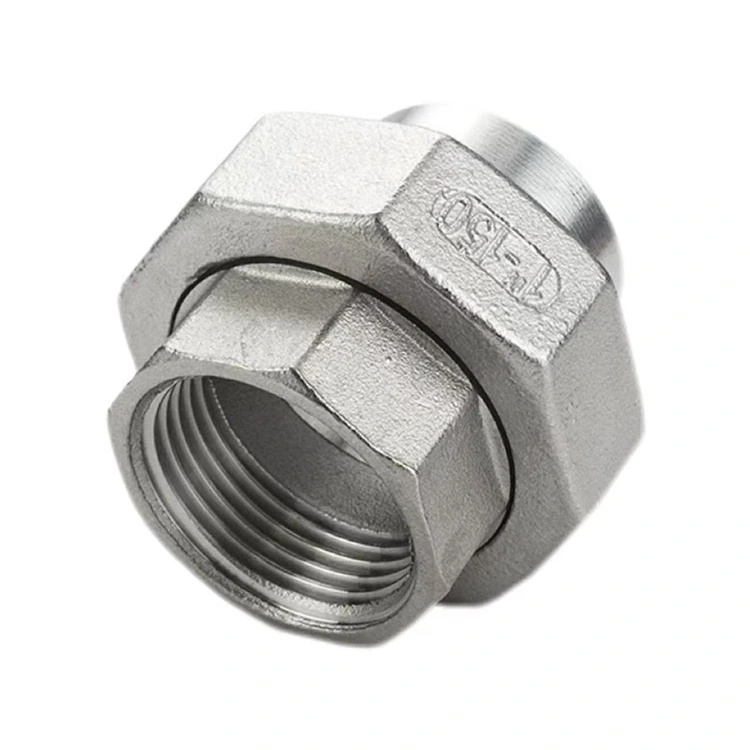

Gwint wewnętrzny x złącze spawane doczołowo

Jako profesjonalny producent łączników rurowych w Chinach, Shenchi przedstawia złącze z gwintem wewnętrznym x złączem do spawania doczołowego — kompozytowe złącze rurociągu, które płynnie integruje koniec z gwintem wewnętrznym z końcem do spawania doczołowego w jednym urządzeniu.

Jako złącze o wysokiej wydajności, podstawową funkcją złącza z gwintem wewnętrznym x złączem spawanym doczołowo jest zapewnienie płynnego interfejsu pomiędzy systemami połączeń gwintowych i spawanymi systemami rurociągów. Końcówka z gwintem wewnętrznym jest precyzyjnie obrobiona przy użyciu zaawansowanej technologii CNC, co zapewnia precyzyjne profile gwintu i niezawodne uszczelnienie; umożliwia bezpośrednie podłączenie do urządzeń z gwintem zewnętrznym, takich jak zawory, krany i oprzyrządowanie.

Końcówka spawana doczołowo ma wstępnie obrobiony skos (fazę) zaprojektowaną do wtopienia bezpośrednio w rurociąg za pomocą spawania TIG (łukiem argonu), tworząc trwałe, szczelne uszczelnienie. Wykonane z wysokiej jakości stali nierdzewnej lub mosiądzu, złącze to jest przystosowane do ciśnienia roboczego powyżej 1,6 MPa i działa w zakresie temperatur od -20°C do 120°C. Jest szeroko stosowany w nowych projektach budowlanych do łączenia spawanych głównych rurociągów z gwintowanymi odgałęzieniami, a także w projektach renowacyjnych w celu łączenia systemów spawanych z urządzeniami gwintowanymi. Dzięki swoim możliwościom o wysokiej wydajności oferuje proste, ale niezawodne rozwiązanie dla złożonych wyzwań związanych z połączeniami rurociągów.

Specyfikacje produktu

Struktura rdzenia i najważniejsze cechy projektu

1. Zintegrowana struktura kompozytowa

Złącze żeńskie Shenchi x złącze do spawania doczołowego charakteryzuje się innowacyjną, zintegrowaną konstrukcją kompozytową, precyzyjnie łączącą koniec z gwintem wewnętrznym i koniec do spawania w jednym korpusie. Eliminuje to złożoność związaną z użyciem wielu złączek adapterowych i znacznie zmniejsza potencjalne punkty nieszczelności. Produkt powstaje w jednoetapowym procesie kucia, dzięki czemu uzyskuje się gęstą strukturę materiału i wysoką wytrzymałość mechaniczną.

2. Precyzyjne gwintowanie wewnętrzne

Końcówka z gwintem wewnętrznym jest obrabiana przy użyciu precyzyjnego sprzętu CNC; profil gwintu jest znormalizowany, a połączenie jest ciasne, w pełni spełniając międzynarodowe standardy dotyczące gwintów żeńskich x złączy spawanych doczołowo. Specyfikacje gwintów obejmują standardy BSPP, BSPT, NPT i metryczne, zapewniając doskonałą kompatybilność z szeroką gamą łączników rurowych i sprzętu z gwintem zewnętrznym, zarówno krajowych, jak i międzynarodowych.

3. Zoptymalizowana konstrukcja końcówki spawanej doczołowo

Koniec spawany doczołowo ma wstępnie obrobiony standardowy skos (fazowanie), co eliminuje potrzebę dodatkowego przygotowania na miejscu podczas instalacji. Po połączeniu z rurociągiem za pomocą spawania TIG złącze spawane osiąga wytrzymałość równą wytrzymałości materiału podstawowego, tworząc trwały, integralny system rurociągów. Grubość ścianki rury została zoptymalizowana, aby zapewnić integralność spawania i łatwość obsługi.

4. Struktura związku pośredniego

Produkt zawiera odłączalną konstrukcję złącza pośredniego z precyzyjnym połączeniem gwintowym i wysokiej jakości uszczelką. Taka konstrukcja zapewnia elastyczność podczas instalacji, jednocześnie ułatwiając przyszłą konserwację. W celu kontroli lub naprawy rurociąg można odłączyć po prostu poprzez poluzowanie złączki pośredniej, co pozwala uniknąć konieczności przecinania lub ponownego spawania połączeń rurowych. II. Konfiguracja kluczowych komponentów

Złącze żeńskie Shenchi x złącze do spawania doczołowego składa się z następujących kluczowych elementów:

Korpus: wykonany z wysokiej jakości stali nierdzewnej 304 lub mosiądzu, precyzyjnie kuty w jednym kawałku.

Nakrętka łącząca: wykonana z materiału o wysokiej wytrzymałości, z powłoką antykorozyjną; zaprojektowane tak, aby zapobiegać zdzieraniu się gwintu nawet po wielokrotnym montażu i demontażu.

Uszczelka: Wykonana ze specjalnej gumy odpornej na wysokie temperatury i starzenie; osadzone we wgłębionym rowku, aby zapewnić automatyczne uszczelnienie.

Końcówka z gwintem żeńskim: Precyzyjnie obrobiona przy użyciu technologii CNC, z możliwością wyboru różnych standardów gwintów.

Wytyczne dotyczące instalacji

1. Montaż końcówki spawanej

Oczyścić spawany koniec i skos rury. Utrzymuj odchylenie koncentryczności mniejsze niż 0,5 mm. Wykonać warstwę graniową metodą TIG (GTAW), aby zapewnić pełną penetrację grani; po wykonaniu zaślepki sprawdzić spoinę pod kątem porowatości lub wtrąceń żużla.

2. Montaż końcówki z gwintem żeńskim

Upewnić się, że powierzchnia złączki rurowej z gwintem zewnętrznym jest czysta. Ręcznie wkręcić złączkę męską w końcówkę złączki z gwintem żeńskim. Użyj klucza, aby dokręcić go określonym standardowym momentem obrotowym; wewnętrzna uszczelka zostanie automatycznie ściśnięta, tworząc szczelne uszczelnienie.

3. Środki ostrożności

Podczas montażu należy zapobiegać przedostawaniu się ciepła powstałego podczas spawania do obszaru uszczelki. Przed przystąpieniem do montażu lub demontażu nakrętki złączkowej należy poczekać, aż złącze spawane całkowicie ostygnie.

Wytyczne dotyczące konserwacji

Regularna kontrola: Co sześć miesięcy sprawdzaj złącze pod kątem oznak wycieków lub luźnych gwintów.

Wymiana uszczelki: Jeżeli uszczelka wykazuje oznaki starzenia lub zużycia, wystarczy poluzować nakrętkę złączkową, aby łatwo ją wymienić.

Konserwacja gwintów: Po dłuższej pracy nałóż na gwinty niewielką ilość smaru antykorozyjnego.

Kontrola końcówki spawanej: Sprawdź szew spawalniczy pod kątem korozji lub pęknięć; w przypadku wykrycia problemów należy niezwłocznie wykonać spawanie naprawcze.

Serwisowanie systemu: Gdy sprzęt wymaga demontażu w celu konserwacji, wystarczy poluzować centralną nakrętkę złączkową — nie ma potrzeby przecinania rur.

Dlaczego warto wybrać Shenchi?

1. Ścisła kontrola jakości

Kompleksowa kontrola jakości jest realizowana w całym procesie, od pozyskania surowców po kontrolę końcową. Każdy gotowy produkt przed opuszczeniem fabryki przechodzi 100% weryfikację wymiarową i testy szczelności.

2. Usługi dostosowywania OEM/ODM

Oferujemy niestandardowe usługi w zakresie gwintowania, pakowania i znakowania produktów. Zapewniamy możliwość szybkiego reagowania w przypadku niestandardowych specyfikacji i specjalnych wymagań materiałowych.

3. Wysoce konkurencyjne ceny fabryczne

Jako dostawca bezpośrednio z fabryki oferujemy obniżone ceny i stopniowane zachęty zależne od wielkości sprzedaży.

4. Długoterminowe partnerstwa, w których wygrywają obie strony

Aktywnie dążymy do nawiązania długoterminowych relacji kooperacyjnych z hurtowniami, firmami inżynieryjnymi i wykonawcami rurociągów. V. Powiązane rekomendacje produktów

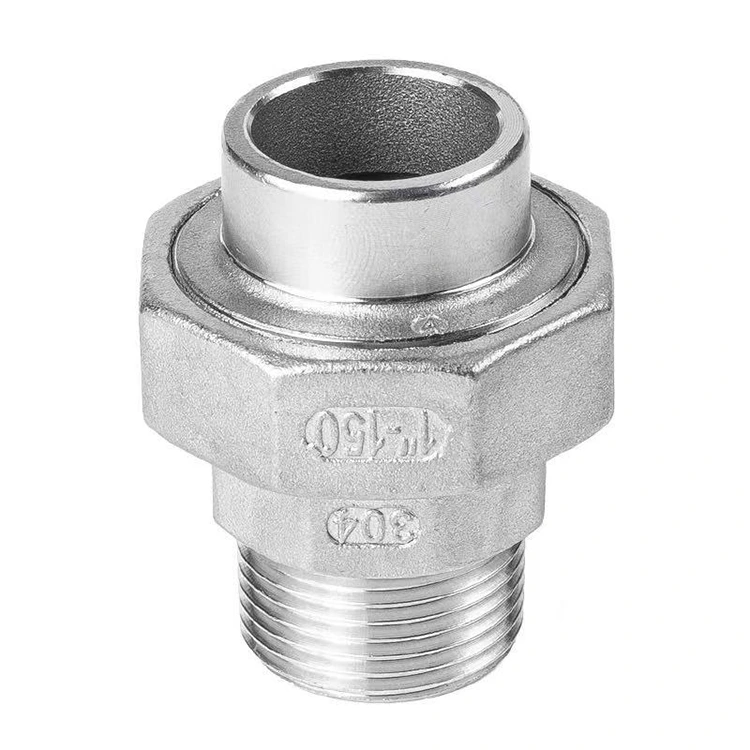

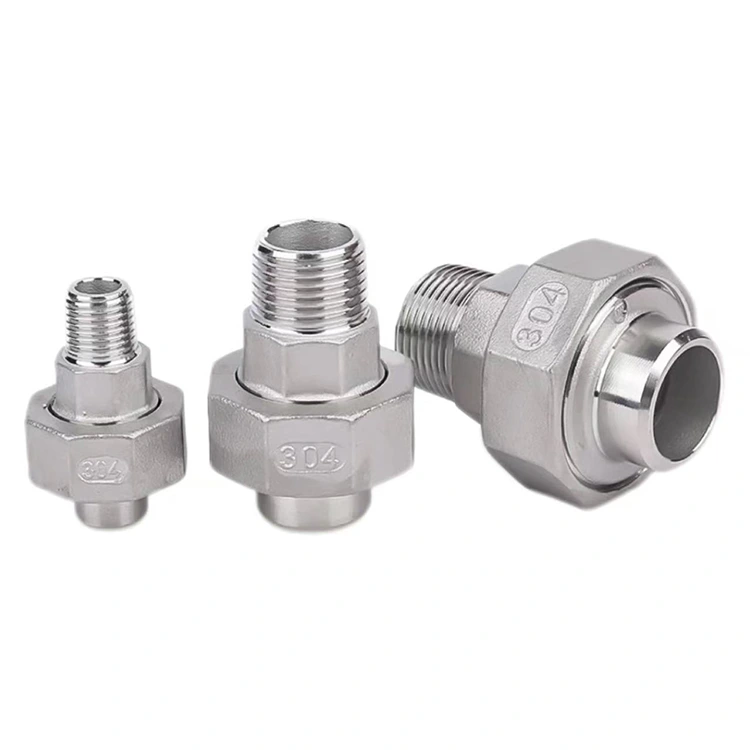

Nasza firma produkuje również produkt uzupełniający z tej samej serii: złączkę z gwintem zewnętrznym na jednym końcu i złączem do spawania doczołowego na drugim. Jeden koniec wykorzystuje gwint zewnętrzny do połączenia z łącznikami z gwintem wewnętrznym, podczas gdy drugi ma konfigurację zgrzewania doczołowego. Te dwa produkty doskonale się uzupełniają, kompleksowo spełniając wymagania dotyczące połączeń zarówno w systemach rur gwintowanych, jak i spawanych. Serdecznie zapraszamy zarówno nowych, jak i obecnych klientów do składania zapytań i składania zamówień.

Wniosek

Wybór złącza żeńskiego Zhejiang Shenchi x złącza doczołowego — z dumą wyprodukowanego w Chinach — oznacza wybór innowacyjnego projektu, niezawodnego działania i wygodnej konserwacji. Z niecierpliwością czekamy na współpracę z hurtownikami na całym świecie, aby wspólnie budować lepszą przyszłość.
