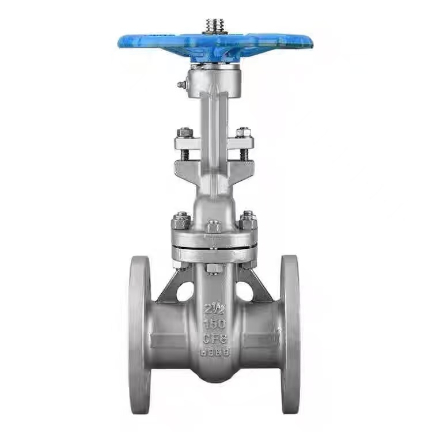

Zasuwa kołnierzowa z trzpieniem wznoszącym, standard amerykański

Zasada działania zasuwy kołnierzowej z trzpieniem wznoszącym ASME

Kiedy operator obraca pokrętło, powoduje ono obrót trzpienia zaworu. Gwint trapezowy na górnym końcu trzpienia zaworu łączy się z nakrętką trzpienia zaworu, przekształcając ruch obrotowy w osiowy ruch liniowy. Ponieważ trzpień zaworu i zasuwa są połączone, trzpień zaworu będzie powodował wspólne podnoszenie się lub opadanie zasuwy.

Aby otworzyć zawór, należy obrócić pokrętło w kierunku przeciwnym do ruchu wskazówek zegara. Trzpień zaworu napędza zasuwę, która porusza się w górę ruchem liniowym, powodując odłączenie zasuwy od gniazda zaworu. Po podniesieniu zasuwy na wysokość równą dwukrotnej średnicy nominalnej zaworu przepływ cieczy jest całkowicie drożny, a zawór znajduje się w pozycji całkowicie otwartej. Podczas pracy pokrętło jest zazwyczaj obracane do położenia, w którym nie można go dalej obrócić, a następnie cofane o pół obrotu do jednego obrotu, aby osiągnąć położenie całkowicie otwarte, zapobiegając blokowaniu trzpienia zaworu na skutek zmian temperatury.

Aby zamknąć zawór, obróć pokrętło w kierunku zgodnym z ruchem wskazówek zegara. Trzpień zaworu przesuwa zasuwę w dół ruchem liniowym, powodując docisk zasuwy do gniazda zaworu. Moment obrotowy wywierany przez pokrętło generuje wymuszoną siłę uszczelniającą, a ciśnienie medium w rurociągu dociska również zasuwę do drugiego gniazda zaworu, tworząc efekt samouszczelnienia. To podwójne działanie zapewnia zerowy wyciek po zamknięciu.

Podstawową cechą zasuwy z trzpieniem wznoszącym jest to, że trzpień zaworu unosi się i opada synchronicznie z zasuwą. Operatorzy mogą wizualnie określić stan otwarty/zamknięty zaworu, obserwując długość trzpienia zaworu wystającego poza pokrywę zaworu — im dłużej wystaje trzpień, tym szerzej zawór jest otwarty; gdy trzpień jest całkowicie wsunięty, zawór jest zamknięty.

Szczególnie ważne jest, aby pamiętać, że zasuwy kołnierzowe z wznoszącym się trzpieniem ASME (norma amerykańska) mogą być stosowane wyłącznie w pozycjach całkowicie otwartych lub całkowicie zamkniętych i nie mogą być używane jako zawory regulacyjne. Jeśli czynnik pozostawiony w pozycji częściowo otwartej przez dłuższy czas, przepływający z dużą prędkością czynnik, spowoduje erozję powierzchni uszczelniających, powodując zużycie zasuwy i gniazda, co ostatecznie doprowadzi do wycieku zaworu. Co więcej, medium może napływać z obu stron zasuwy w dowolnym kierunku, co eliminuje potrzebę uwzględniania kierunku przepływu podczas instalacji i ułatwia rozplanowanie miejsca.

Parametry produktu

Odporność na wysoką temperaturę i wysokie ciśnienie

Zasuwy kołnierzowe Shenchi ASME ze wznoszącym się trzpieniem charakteryzują się dwiema podstawowymi zaletami: odpornością na wysoką temperaturę i odpornością na wysokie ciśnienie. Materiał WCB wytrzymuje temperatury do 425℃, natomiast stal nierdzewna nadaje się do szerszego zakresu temperatur. Klasa ciśnieniowa 150, ciśnienie robocze osiąga 1,9 MPa w temperaturze pokojowej, przekraczając normę PN16. Uszczelki są dostępne w wersji z odpornego na wysokie temperatury PPL lub wodoodpornego EPDM. Wyprodukowana w Chinach firma Shenchi wdraża kompleksową kontrolę jakości od surowców po gotowe produkty, zapewniając długoterminową stabilną pracę w warunkach wysokiej temperatury i wysokiego ciśnienia.

Niezawodne działanie pod wysokim ciśnieniem przekraczające standardy klasy 150

Zasuwa kołnierzowa z wznoszącym się trzpieniem firmy Shenchi, ASME B16.10, charakteryzuje się niezawodną odpornością na wysokie ciśnienie. Połączenie kołnierzowe jest zgodne z normami ASME B16.10, z równomiernie dokręconymi śrubami i równomiernym rozkładem ciśnienia na uszczelkach. Klasa 150 zapewnia ciśnienie robocze 1,9 MPa w temperaturze pokojowej, z dużym marginesem zmierzonego ciśnienia. Grubość ścianki korpusu zaworu została zaprojektowana zgodnie z normami ASME, przekraczającymi normy krajowe w celu zwiększenia bezpieczeństwa. Shenchi oferuje po obniżonej cenie zasuwy kołnierzowe z wznoszącym się trzpieniem ASME; zakupy hurtowe uprawniają do rabatów i zapewniają długoterminową stabilną pracę w warunkach wysokiego ciśnienia.

Bezpośrednie zakupy fabryczne i wsparcie w zakresie dostosowywania OEM

Shenchi, jako dostawca zasuw kołnierzowych z trzpieniem wznoszącym ASME (norma amerykańska), oferuje usługi pobierania próbek. Oferujemy zasuwy z kołnierzem wznoszącym ASME po obniżonych cenach fabrycznych, eliminując marże pośredników. Wspieramy dostosowywanie ODM i OEM; materiały, średnice, standardy kołnierzy i metody pracy można dostosować do Twoich potrzeb. Nasze zasuwy kołnierzowe ASME z wznoszącym się trzpieniem są łatwe w utrzymaniu, mają prostą konstrukcję i niskie koszty konserwacji. Wyprodukowane w Chinach zasuwy kołnierzowe Shenchi ASME z wznoszącym się trzpieniem są niezawodne pod względem jakości i mają stabilne terminy dostaw. Klienci na całym świecie mogą skontaktować się z firmą Shenchi w celu uzyskania szczegółowych parametrów technicznych i najnowszych preferencyjnych ofert.
