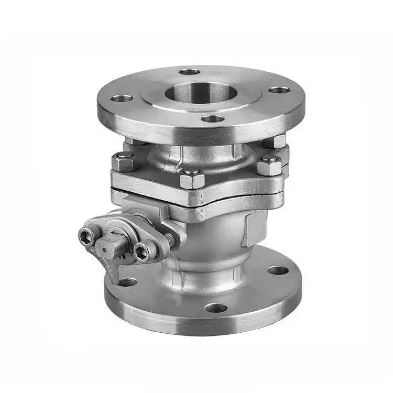

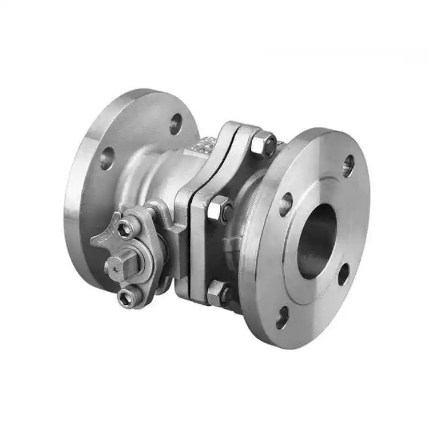

Amerykański standardowy zawór kulowy kołnierzowy

Zasada działania

Przepływ mediów kontrolowany jest poprzez obrót kuli o 90°.

W środku kuli znajduje się otwór przelotowy o tej samej średnicy co rura. Gdy uchwyt lub siłownik obróci kulę o 90°, aż otwór przelotowy zrówna się z osią rury, media przepływają swobodnie i bez przeszkód, zawór jest całkowicie otwarty, a opór przepływu jest prawie zerowy. Gdy kula obróci się o kolejne 90°, aż otwór przelotowy znajdzie się prostopadle do rury, kulista powierzchnia całkowicie blokuje przejście, zawór zamyka się i uzyskuje się niezawodne odcięcie.

Amerykański standardowy zawór kulowy z kołnierzem ma dwukierunkową konstrukcję uszczelniającą, umożliwiającą przepływ mediów z dowolnego kierunku bez ograniczeń kierunku przepływu. Miękkie uszczelki (PTFE/PPL) zapewniają zerowy wyciek, natomiast twarde uszczelki nadają się do pracy w wysokich temperaturach i pod wysokim ciśnieniem. Trzpień zaworu ma konstrukcję zapobiegającą wydmuchowi, aby zapewnić bezpieczeństwo i niezawodność pod wysokim ciśnieniem. Standardowe zawory kulowe kołnierzowe Shenchi ASME są produkowane ściśle według norm API 608, oferując szybkie działanie i szczelne uszczelnienie, co czyni je idealnymi zaworami odcinającymi dla rurociągów zgodnych ze standardem ASME w przemyśle naftowym, chemicznym i gazowym.

Parametry produktu

Nazwa produktu: Amerykański standardowy zawór kulowy kołnierzowy	specyfikacje: (1/8"-4") DN6-DN100
Ciśnienie nominalne: PN16	Materiał korpusu: WCB, SUS304 (CF8), SUS316L (CF3M) Materiał korpusu: WCB, SUS304 (CF8), SUS316L (CF3M)
Normy: ANSI, BS, DIN, ISO, JIS	Obowiązująca temperatura: -20 ℃ ~ +150 ℃ (normalna), do +350 ℃ (wysoka temperatura), do -196 ℃ (niska temperatura)
Wewnętrzny materiał metalowy: WCB, SUS304 (CF8), SUS316L (CF3M)	Średnia temperatura: wysoka temperatura, niska temperatura, średnia temperatura, normalna temperatura
Metoda działania: Manua	Uszczelki: EPDM, PPL
Metoda połączenia: połączenie kołnierzowe	Zastosowania: Woda, powietrze, gaz, olej, ciecze itp.
Pochodzenie: Chiny Pochodzenie: Chiny Pochodzenie: Chiny Pochodzenie: Chiny	Próbka: dostępne próbki

Struktura rdzenia i najważniejsze cechy projektu

Wysokiej jakości amerykańskie zawory kulowe kołnierzowe kołnierzowe firmy Shenchi mają strukturę rdzenia obejmującą korpus zaworu, kulę, trzpień i uszczelki gniazda. Kula może być kulą pływającą (DN50 i poniżej) lub kulą stałą (DN50 i więcej). Otwór przelotowy kuli odpowiada wewnętrznej średnicy rury, co skutkuje niemal zerowym oporem przepływu przy całkowitym otwarciu. Konstrukcja zapobiegająca wydmuchaniu trzpienia zapobiega wyskakiwaniu trzpienia pod wysokim ciśnieniem. Urządzenie antystatyczne zapewnia przewodność pomiędzy kulą a trzonkiem, zapobiegając gromadzeniu się elektryczności statycznej. W przypadku kołnierzowych zaworów kulowych ASME z dostępnymi ofertami firma Shenchi udostępnia szczegółowe tabele parametrów technicznych, aby ułatwić klientom dokładny wybór modelu i obliczenie budżetu.
