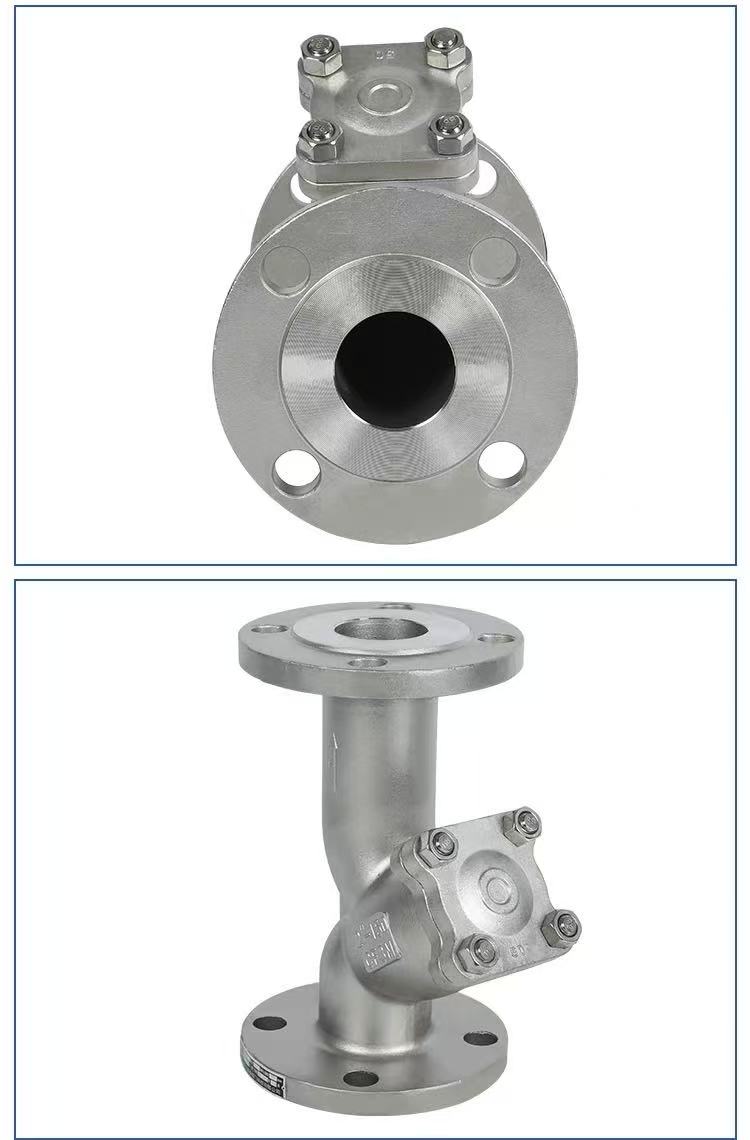

Amerykański standardowy filtr kołnierzowy typu Y

Zasada działania

Zintegrowany w fabryce Shenchi amerykański standardowy filtr typu Y z kołnierzem działa na zasadzie przechwytywania ekranu filtra. Medium wpływa do obudowy od strony wlotowej i przepływa przez sito filtra wewnątrz konstrukcji w kształcie litery Y. Stałe zanieczyszczenia są blokowane wewnątrz sita filtra, podczas gdy czyste medium przechodzi i wychodzi z końca wylotowego. Całkowita powierzchnia ekranu filtra jest 3-4 razy większa od pola przekroju poprzecznego rury, co zapewnia niski opór i szybki przepływ. W celu opróżnienia należy odkręcić dolny korek lub zdjąć pokrywę kołnierza, wyjąć siatkę filtra, oczyścić ją i ponownie zamontować. Główny korpus wykonany jest z materiałów WCB, SUS304 (CF8) lub SUS316L (CF3M) w zintegrowanym procesie odlewania, co zapewnia bezszwową obudowę i niezawodną odporność na ciśnienie. Produkty Shenchi nadają się do filtracji zanieczyszczeń w rurociągach stosowanych w przemyśle naftowym, chemicznym i uzdatnianiu wody.

Parametry produktu

Nazwa produktu: Amerykański standardowy filtr kołnierzowy typu Y	Dane techniczne: (1/8"-4") DN6-DN100 Dane techniczne: (1/8"-4") DN6-DN100
Ciśnienie nominalne: PN16	Materiał korpusu: WCB, SUS304 (CF8), SUS316L (CF3M)
Normy: ANSI, BS, DIN, ISO, JIS	Obowiązująca temperatura: -20 ℃ ~ +150 ℃ (normalna), do +350 ℃ (typ wysokotemperaturowy), do -196 ℃ (typ niskotemperaturowy)
Wewnętrzny materiał metalowy: WCB, SUS304 (CF8), SUS316L (CF3M)	Średnia temperatura: wysoka temperatura, niska temperatura, średnia temperatura, normalna temperatura
Metoda obsługi: ręczna	Uszczelki: EPDM, PPL
Metoda połączenia: Połączenie kołnierzowe	Zastosowania: Woda, powietrze, gaz, olej, ciecze itp.
Pochodzenie: Chiny	Próbka: dostępne próbki

Kluczowe punkty dotyczące instalacji

Potwierdzenie kierunku, ustawienie i dokręcenie kołnierzy oraz podparcie i zabezpieczenie rurociągu.

Instalując filtry Shenchi American Standard Flange typu Y, należy zwrócić uwagę na trzy kluczowe punkty: Po pierwsze, sprawdź kierunek przepływu. Strzałka na korpusie zaworu powinna być zgodna z kierunkiem przepływu medium, a sito filtra powinno być zamontowane przodem do dołu, aby ułatwić osadzanie się zanieczyszczeń. Po drugie, upewnij się, że kołnierz jest wyrównany i dokręcony. Powierzchnie kołnierzy powinny być równoległe i koncentryczne, uszczelka wyśrodkowana, a śruby dokręcane po przekątnej, etapami, aby uniknąć deformacji skorupy. Po trzecie, zapewnij wsparcie rurociągu i ochronę filtra wstępnego. Filtr nie może udźwignąć ciężaru rurociągu; rurociąg należy oczyścić przed instalacją, aby usunąć duże cząstki. Shenchi zapewnia szczegółowe instrukcje instalacji, obsługuje dostosowywanie ODM/OEM, a rozmiar siatki filtra można regulować w razie potrzeby, aby zapewnić długoterminową stabilną pracę filtra.

Skutecznie filtrowane substancje

Filtry Shenchi ASME z kołnierzem typu Y filtrują przede wszystkim ciała stałe zawieszone w mediach rurociągowych. Obejmuje to: żużel spawalniczy, opiłki żelaza i pozostałości rdzy ze spawania rurociągów; piasek, ziemia, włókna konopi i pozostałości uszczelniacza pozostałe po budowie; cząstki stałe, kryształy i osady przenoszone przez same media; Zgorzelina rdzy i fragmenty zgorzeliny ze starzejącej się i łuszczącej się wewnętrznej ściany rurociągu; oraz wióry metalowe i inne zanieczyszczenia w oleju smarowym. Dokładność filtracji można wybrać w zakresie 50-300 mesh, w zależności od wymaganej czystości mediów. Wyprodukowane w Chinach standardowe filtry kołnierzowe typu Y ASME są wykonane z materiałów WCB, SUS304 i SUS316L, co zapewnia odporność na korozję i możliwość dostosowania do różnych mediów.

Substancje nie nadające się do filtracji

Filtry Shenchi ASME B z kołnierzem typu Y nie nadają się do filtrowania następujących substancji: substancji chemicznych rozpuszczonych w medium (takich jak sole w solance, kwasy i zasady w roztworach); emulsje olejowo-wodne; lepkie pasty lub koloidy; włókniste, miękkie zanieczyszczenia (które mogą przenikać lub owijać się wokół siatki filtra); oraz zanieczyszczenia gazowe w mediach gazowych. Dla tych mediów należy wybrać inne typy filtrów. Sprzedając filtry typu Y z kołnierzem ASME B, Shenchi potwierdzi z klientem charakterystykę mediów, aby uniknąć nieprawidłowego wyboru. Filtry typu Y z kołnierzem ASME B wraz z cennikami zawierają szczegółowe wytyczne doboru.
